تلویزیون‌های مدرن، به‌خصوص مدل‌های LED، LCD و OLED، ساختاری پیچیده و در عین حال سازمان‌یافته از قطعات الکترونیکی و نوری دارند که هر یک وظیفه مهمی در پردازش سیگنال، تولید تصویر و پخش صدا بر عهده دارند. آشنایی با این اجزا به درک بهتر عملکرد دستگاه و نحوه کارکرد آن کمک شایانی می‌کند.

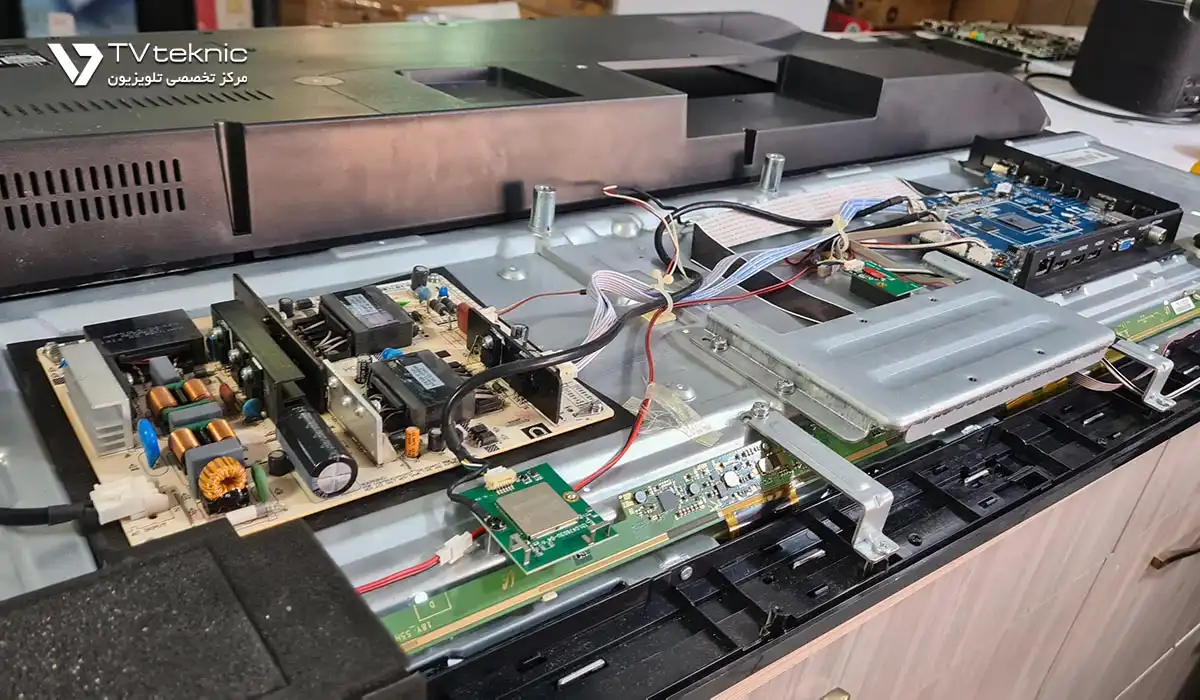

۱. بردهای الکترونیکی (Boards)

بردهای الکترونیکی در واقع مغز و سیستم عصبی تلویزیون هستند که وظایف حیاتی مانند تأمین برق، پردازش داده‌ها و کنترل پنل نمایشگر را بر عهده دارند. سه برد اصلی در تلویزیون‌ها عبارتند از:

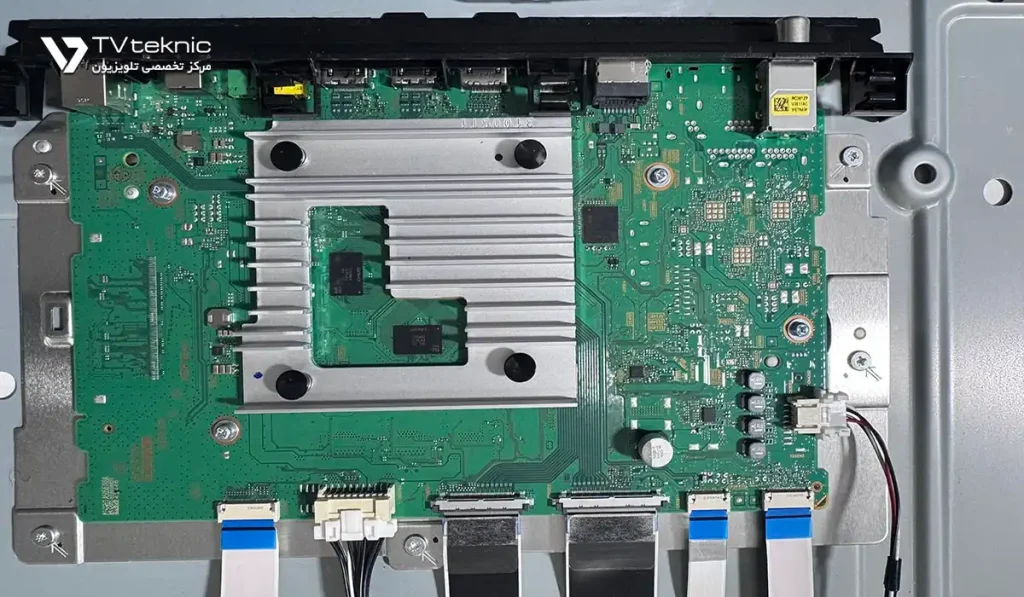

الف) مین برد (Main Board / Motherboard)

این برد اصلی‌ترین بخش تلویزیون است و به عنوان مرکز فرماندهی عمل می‌کند.

• وظایف اصلی:
  • پردازشگر ویدئو و صدا: دریافت سیگنال ورودی (از تیونر، HDMI، USB و…)، رمزگشایی، تقویت و تبدیل آن به فرمت قابل نمایش.
  • حافظه و کنترلر: شامل CPU (واحد پردازشگر مرکزی)، حافظه RAM و آی‌سی‌های فلش (برای ذخیره سیستم عامل و تنظیمات).
  • مدیریت پورت‌ها: قرارگیری درگاه‌های ورودی و خروجی مانند HDMI، USB، LAN (در تلویزیون‌های هوشمند)، ورودی‌های آنالوگ و خروجی هدفون.
  • ارسال سیگنال به T-Con: ارسال داده‌های تصویری پردازش‌شده به برد تیکان (T-Con) از طریق کابل LVDS.
• اجزای مهم: چیپست اصلی (پردازنده)، آی‌سی‌های HDMI و صدا، آی‌سی تیونر (گیرنده سیگنال)، وای فای/بلوتوث (در مدل‌های هوشمند).

ب) برد پاور (Power Board / PSU)

مسئول تأمین و توزیع انرژی الکتریکی مورد نیاز تمام قطعات تلویزیون است.

• وظایف اصلی:
  • تبدیل ولتاژ: تبدیل برق متناوب (AC) ورودی از پریز به ولتاژ مستقیم (DC) در سطوح مختلف (مانند ۵ ولت، ۱۲ ولت، ۲۴ ولت و…).
  • تأمین ولتاژ استندبای: تولید ولتاژ آماده به کار (معمولاً ۵ ولت) برای مین برد، تا دستگاه در حالت خاموش نیز آماده دریافت فرمان روشن شدن باشد.
• برد درایور LED (LED Driver Board / Inverter Board): در تلویزیون‌های LED، وظیفه تأمین ولتاژ و جریان مناسب برای بکلایت (نور پس‌زمینه) را بر عهده دارد. این برد ممکن است به‌صورت یک یونیت جداگانه یا ادغام شده با برد پاور باشد.

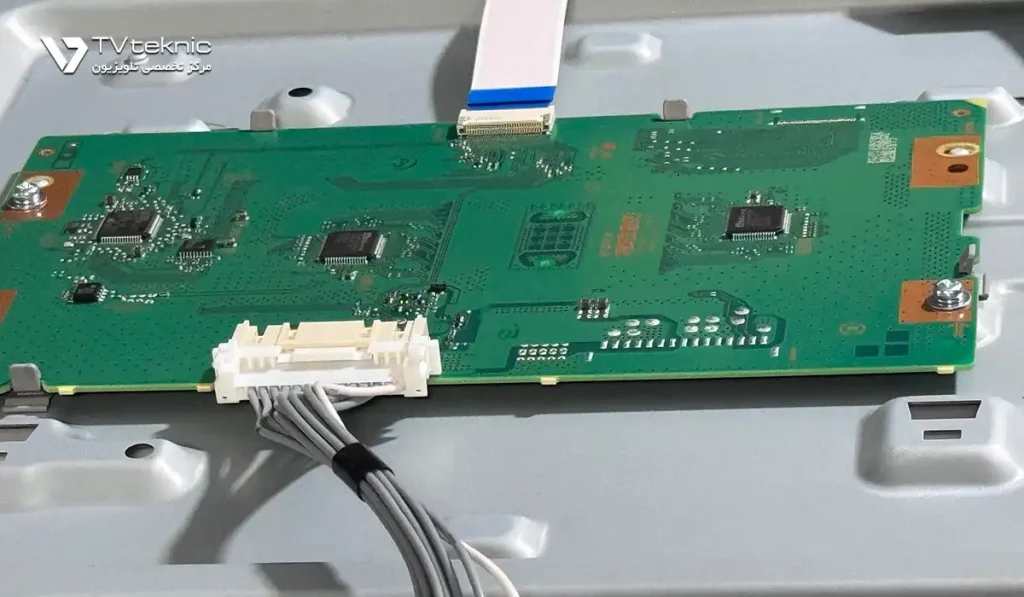

ج) برد تیکان (T-Con Board / Timing Controller)

پل ارتباطی بین مین برد و پنل نمایشگر است.

• وظایف اصلی:
  • تنظیم زمان‌بندی: دریافت سیگنال‌های تصویری از مین برد و تبدیل آن‌ها به سیگنال‌های مناسب برای پیکسل‌های پنل.
  • کنترل آدرس‌دهی: تولید ولتاژهای مورد نیاز و زمان‌بندی صحیح برای باز و بسته شدن کریستال‌های مایع (در LCD/LED) و آدرس‌دهی به سطرها و ستون‌های پیکسل.
  • برد آدرس (Panel Board): در برخی مدل‌ها، برد تیکان سیگنال‌ها را به بردهای کوچکتری که مستقیماً به پنل متصل هستند (به نام بردهای آدرس یا فلت‌های پنل) ارسال می‌کند.

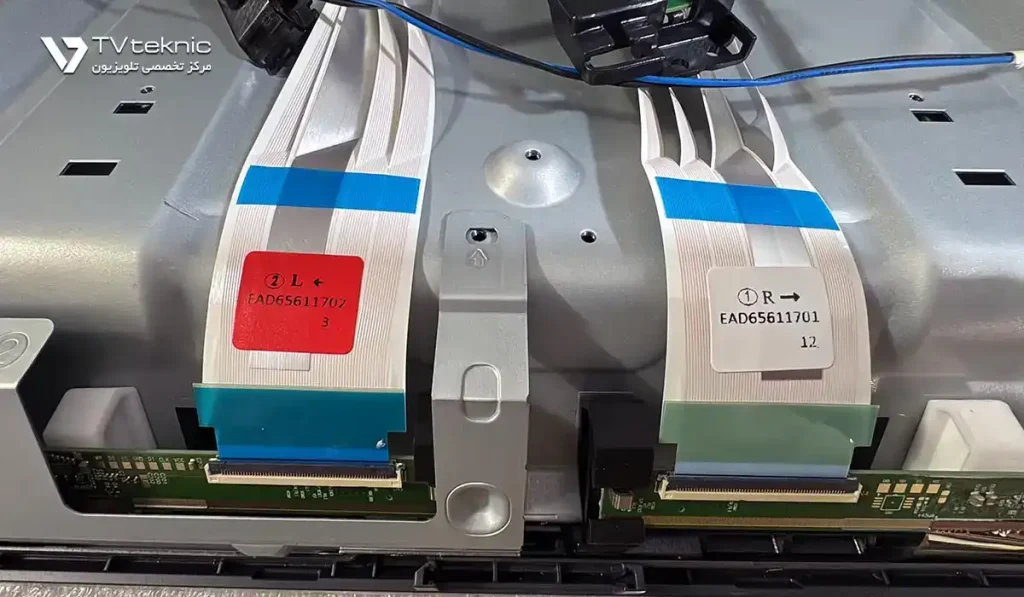

۲. پنل (Panel / Display)

پنل نمایشگر یا ماژول، مهم‌ترین و گران‌ترین جزء تلویزیون است که وظیفه اصلی آن تولید تصویر نهایی است.

ساختار اصلی (در تلویزیون‌های LCD/LED):

• بکلایت (Backlight): منبع نور اصلی که در پشت پنل قرار دارد و نور لازم برای ایجاد تصویر را فراهم می‌کند (در ادامه توضیح داده شده است).
• لایه کریستال مایع (LCD/Liquid Crystal Display): شامل کریستال‌های مایع است که با اعمال ولتاژ، جهت‌گیری مولکول‌های آن‌ها تغییر کرده و میزان عبور نور از خود را تنظیم می‌کنند.
• فیلترهای پلاریزه (Polarizers): در جلو و پشت لایه کریستال مایع قرار دارند و نور بکلایت را پلاریزه می‌کنند.
• فیلتر رنگی (Color Filter): متشکل از پیکسل‌های فرعی (ساب‌پیکسل) به رنگ‌های قرمز (R)، سبز (G) و آبی (B) است که با عبور نور تنظیم شده توسط کریستال‌های مایع، رنگ نهایی را ایجاد می‌کنند.

انواع پنل‌ها:

• LCD (قدیمی): دارای بکلایت CCFL (لامپ فلورسنت کاتد سرد).
• LED: همان LCD با بکلایت LED (دیود ساطع کننده نور) که به دو نوع Edge-LED (LEDها در لبه‌ها) و Direct-LED (LEDها در پشت کامل پنل) تقسیم می‌شود.
• QLED: پنل‌های LED که از لایه‌ای از نقاط کوانتومی (Quantum Dots) برای افزایش دقت و وسعت رنگ استفاده می‌کنند.
• OLED (Organic LED): در این فناوری، هر پیکسل به‌صورت مستقل از یک ماده آلی نور ساطع می‌کند و نیازی به بکلایت ندارد. این امر کنتراست بی‌نهایت و رنگ مشکی مطلق را ممکن می‌سازد.

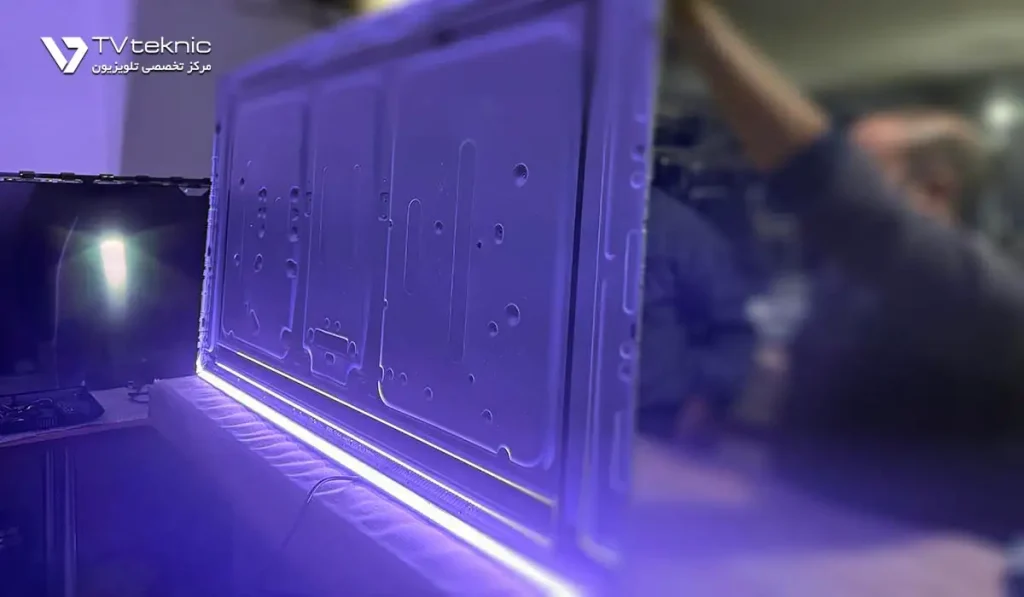

۳. بکلایت (Backlight)

بکلایت یا نور پس‌زمینه، منبع نوری است که صفحه نمایش (در تلویزیون‌های LCD/LED) را روشن می‌کند.

• کاربرد: نور مورد نیاز را برای عبور از کریستال‌های مایع و فیلترهای رنگی فراهم می‌کند تا تصویر دیده شود.
• انواع متداول (در تلویزیون‌های مدرن):
  • LED: شامل نوارهایی از دیودهای کوچک ساطع کننده نور (LED) است که معمولاً به صورت سری یا موازی به هم متصل شده‌اند. خرابی این LEDها یکی از دلایل رایج کم‌نور شدن یا سیاهی تصویر در بخش‌هایی از صفحه است.
  • محل قرارگیری: Edge-LED یا Direct-LED.

۴. اسپیکرها و اجزای صوتی (Audio Components)

وظیفه پخش صداهای همراه با تصویر را بر عهده دارند.

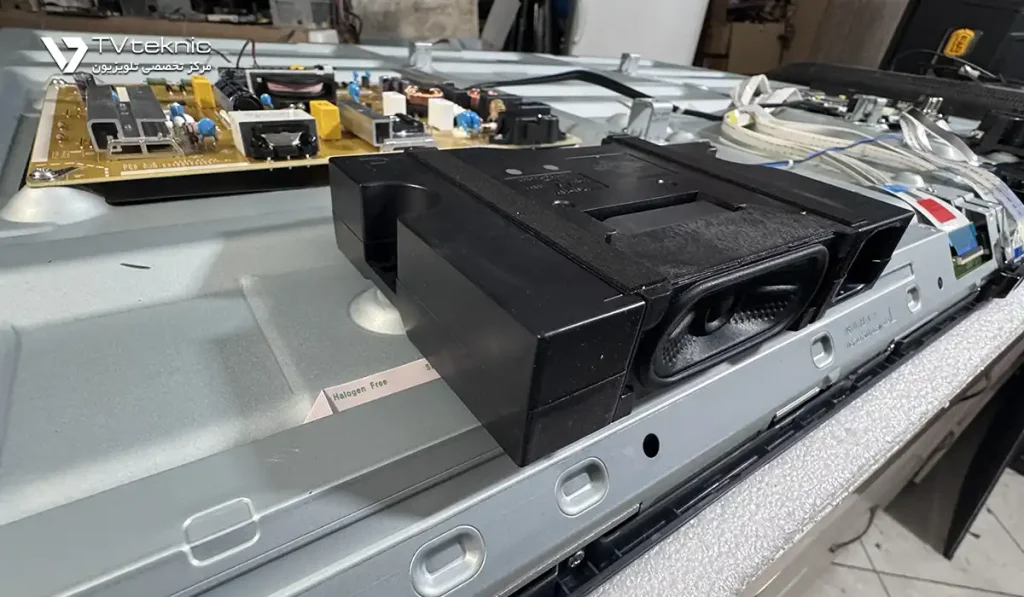

• اسپیکرها (Speakers): وظیفه تبدیل سیگنال‌های الکتریکی صوتی به امواج مکانیکی صدا را دارند. معمولاً در قسمت پایینی یا پشت بدنه تلویزیون قرار می‌گیرند.
• آی‌سی آمپلی‌فایر (Amplifier IC): قطعه‌ای روی مین برد یا برد جداگانه است که سیگنال صوتی دریافتی از پردازشگر را تقویت کرده و سپس به اسپیکرها ارسال می‌کند.

۵. سایر قطعات مهم

• تیونر (Tuner): یک قطعه کوچک الکترونیکی است که سیگنال‌های تلویزیونی را از آنتن یا کابل دریافت کرده و آن‌ها را برای پردازش به مین برد ارسال می‌کند.
• برد جوی استیک / IR: مسئول دریافت فرمان‌های کاربر از طریق کنترل از راه دور (سنسور مادون قرمز یا IR) یا دکمه‌های فیزیکی روی بدنه تلویزیون است و این فرمان‌ها را به مین برد ارسال می‌کند.
• قاب و شاسی: ساختار فیزیکی تلویزیون که از اجزای داخلی محافظت کرده و ظاهر دستگاه را تشکیل می‌دهد.

در یک کلام، تلویزیون یک سیستم یکپارچه است که در آن:

• برد پاور برق را تأمین می‌کند.
• مین برد سیگنال‌ها را پردازش و کنترل می‌کند.
• برد تیکان داده‌ها را برای پنل آماده می‌سازد.
• بکلایت نور را فراهم می‌کند.
• پنل تصویر را نمایش می‌دهد.
• اسپیکرها صدا را پخش می‌کنند.

این همکاری دقیق بین اجزای مختلف، تجربه تماشای باکیفیت را برای کاربر فراهم می‌کند.
